Periféricos

Periféricos são aparelhos ou placas que enviam ou recebem informações do computador. Na informática, o termo "periférico" aplica-se a qualquer equipamento acessório que seja ligado à CPU (unidade central de processamento), ou, num sentido mais amplo, ao computador. O primeiro Periférico criado foi por um cientista chamado Philipe Brusk .Os exemplos de periféricos sao: impressoras, digitalizadores, leitores e ou gravadores de CDs e DVDs, leitores de cartões e disquetes, mouses, teclados, câmeras de vídeo, entre outros.
Cada periférico tem a sua função definida, desempenhada ao enviar tarefas ao computador, de acordo com sua função periférica.
Existem vários tipos de periféricos:
  • De entrada: basicamente enviam informação para o computador (teclado, mouse, joystick, digitalizador);














  • De saída: transmitem informação do computador para o utilizador (monitor, impressora, caixa de som);







  • De entrada e saída: enviam/recebem informação para/do computador (monitor touchscreen, drive de DVD, modem).  Muitos destes periféricos dependem de uma placa específica: no caso das caixas de som, a placa de som.

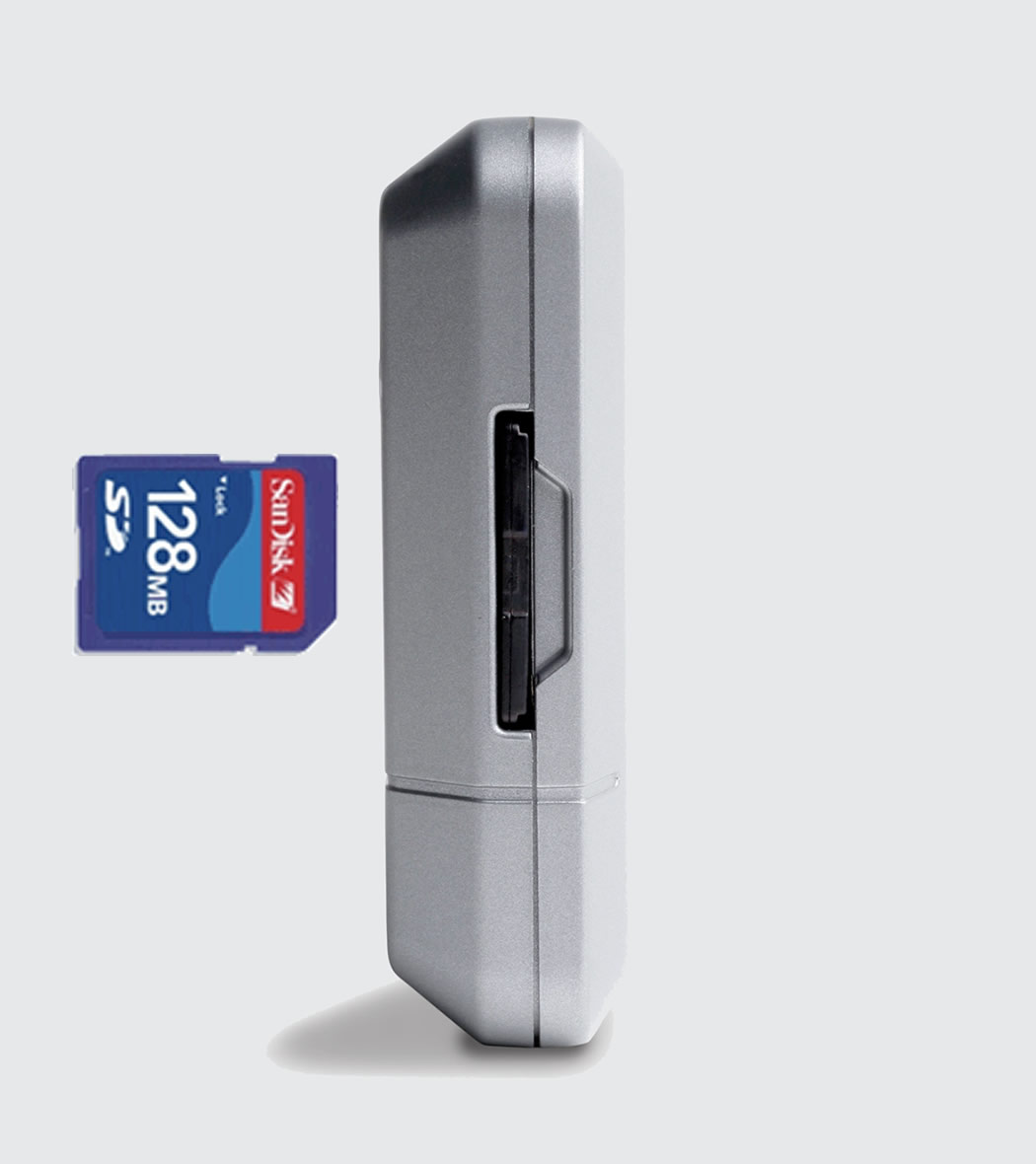

  • De armazenamento: armazenam informações do computador e para o mesmo (pen drive, disco rígido, cartão de memória, etc).








  • Externos: equipamentos que são adicionados a um computador, equipamentos a parte que enviam e/ou recebem dados, acessórios que se conectam ao computador.

Outros recursos são adicionados ao computador através de placas próprias: é o caso da Internet, com placa de rede ou modem; televisão, através de uma placa de captura de vídeo, etc.






















Porta DIM
É uma porta em desuso, com 5 pinos, e a ela eram ligados os teclados dos computadores da geração da Intel 80486, por exemplo. Como se tratava apenas de ligação para teclados, existia só uma porta destas nas motherboards. Nos equipamentos mais recentes, os teclados são ligados às portas PS/2.
Porta PS/2
Surgiram com os IBM PS/2 e nos respectivos teclados. Também são designadas por mini-DIM de 6 pinos. Os teclados e ratos dos computadores actuais são, na maior parte dos casos, ligados através destes conectores. Nas motherboards actuais existem duas portas deste tipo.


Porta Série
A saída série de um computador geralmente está localizada na placa MULTI-IDE e é utilizada para diversos fins como, por exemplo, ligar um fax modem externo, ligar um rato série, uma plotter, uma impressora e outros periféricos. As portas cujas fichas têm 9 ou 25 pinos são também designadas de COM1 e COM2. As motherboards possuem uma ou duas portas deste tipo.
Porta Paralela
A porta paralela obedece à norma Centronics. Nas portas paralelas o sinal eléctrico é enviado em simultâneo e, como tal, tem um desempenho superior em relação às portas série. No caso desta norma, são enviados 8 bits de cada vez, o que faz com que a sua capacidade de transmisssão atinja os 100 Kbps. Esta porta é utilizada para ligar impressoras e scanners e possui 25 pinos em duas filas.


Porta USB (Universal Serial Bus)
Desenvolvida por 7 empresas (Compaq, DEC, IBM, Intel, Microsoft, NEC e Northern Telecom), vai permitir conectar periféricos por fora da caixa do computador, sem a necessidade de instalar placas e reconfigurar o sistema. Computadores equipados com USB vão permitir que os periféricos sejam automaticamente configurados assim que estejam conectados fisicamente, sem a necessidade de reboot ou programas de setup. O número de acessórios ligados à porta USB pode chegar a 127, usando para isso um periférico de expansão. A conexão é Plug & Play e pode ser feita com o computador ligado. O barramento USB promete acabar com os problemas de IRQs e DMAs.

O padrão suportará acessórios como controles de monitor, acessórios de áudio, telefones, modems, teclados, mouses, drives de CD ROM, joysticks, drives de fitas e disquetes, acessórios de imagem como scanners e impressoras. A taxa de dados de 12 megabits/s da USB vai acomodar uma série de periféricos avançados, incluindo produtos baseados em Vídeo MPEG-2, digitalizadores e interfaces de baixo custo para ISDN (Integrated Services Digital Network) e PBXs digital.
Porta FireWire
A porta FireWire assenta no barramento com o mesmo nome, que representa um padrão de comunicações recente e que tem várias características em comum como o USB, mas traz a vantagem de ser muito mais rápido, permitindo transferências a 400 Mbps e, pela norma IEEE 1394b, irá permitir a transferência de dados a velocidades a partir de 800 Mbps.
As ligações FireWire são utilizadas para ligar discos amovíveis, Flash drives (Pen-Disks), Câmaras digitais, televisões, impressoras, scanners, dispositivos de som, etc. .
Assim como na ligação USB, os dispositivos FireWire podem ser conectados e desconectados com o computador ligado.
Portas de Entrada/Saída
As portas são, por definição, locais onde se entra e sai. Em termos de tecnologia informática não é excepção. As portas são tomadas existentes na face posterior da caixa do computador, às quais se ligam dispositivos de entrada e de saída, e que são directamente ligados à motherboard.
Estas portas ou canais de comunicação podem ser:
* Porta Dim
* Porta PS/2
* Porta série
* Porta Paralela
* Porta USB
* Porta FireWire


quarta-feira, 27 de Outubro de 2010

Motherboard

  • Bateria
        A bateria interna do tipo Lítio(bateria de lítio) CR2032 tem a função de manter as informações da Flash-ROM (EEPROM) armazenadas enquanto o computador está desligado (somente em placas-mãe antigas, nas atuais sua principal função é manter o relógio interno funcionando).

  •  Chipset
        Chipset é um chip (ou conjunto de chips) responsável pelo controle de diversos dispositivos de entrada e saída como o barramento de comunicação do processador, o acesso à memória, o acesso ao HD, periféricos on-board e off-board, comunicação do processador com a memória RAM e entre outros componentes da placa-mãe. Geralmente, é dividido em southbridge e northbridge.
  • O northbridge faz a comunicação do processador com as memórias, através do barramento de comunicação externa do processador, e com os barramentos de alta velocidade AGP e PCI Express. Como ele faz o trabalho mais pesado, geralmente requer um dissipador de calor devido ao seu aquecimento elevado.
  • O southbridge geralmente é responsável pelo controle de dispositivos de entrada ou saída (I/O) como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM ao processador. Controlam também as interfaces Serial ATA. Geralmente cuidam também do controle de dispositivos on-board como o som.



  • Slots de expansão
Algumas tecnologias foram desenvolvidas para dar maior flexibilidade aos computadores pessoais uma vez que cada cliente pretende utiliza-lo para um fim específico.
O barramento PCI ou (Peripheral Component Interconnect) é uma tecnologia para conectar diferentes periféricos na Placa-mãe. Veja maiores detalhes no artigo Peripheral Component Interconnect.
As placas-mãe mais antigas dispunham de outras tecnologias leia os artigos para saber mais: barramento ISA, barramento EISA, barramento VESA.
O barramento AGP ou (Accelerated Graphics Port) é uma tecnologia de barramento usada principalmente por placas de vídeo. As placas AGP excedem um pouco em tamanho as placas PCI. A tecnologia AGP já está sendo substituída pelo barramento PCI Express. A tecnologia PCI Express conta com um recurso que permite o uso de uma ou mais conexões seriais. Veja mais no artigo PCI Express.






  • Controladores
       On-board: como o próprio nome diz, o componente on-board vem diretamente conectado aos circuitos da placa mãe, funcionando em sincronia e usando capacidade do processador e memória RAM quando se trata de vídeo, som, modem e rede. Tem como maior objetivo diminuir o preço das placas ou componentes mas, em caso de defeito o dispositivo não será recuperável, no caso de modem AMR, basta trocar a "placa" do modem AMR com defeito por outra funcionando, pois, este é colocado em um slot AMR na placa-mãe. São exemplos de circuitos on-board: vídeo, modem, som e rede.
      Off-board: são os componentes ou circuitos que funcionam independentemente da placa mãe e por isso, são separados, tendo sua própria forma de trabalhar e não usando o processador, geralmente, quando vídeo, som, modem ou rede, o dipositivo é "ligado" a placa-mãe usando os slots de expansão para isso, têm um preço mais elevado que os dispositivos on-board, sendo quase que totalmente o contrário em todos os aspectos do tipo on-board, ou seja, praticamente todo o processamento é realizado pelo próprio chipset encontrado na placa do dispositivo.





segunda-feira, 25 de Outubro de 2010

Conheça placa-mãe

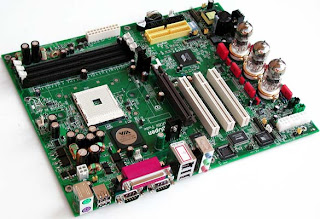

Motherboard - "Placa Mãe"

          O principal elemento constitutivo do computador é a placa-mãe (em inglês “mainboard” ou “motherboard”, às vezes abreviado como “mobo”). A placa-mãe é a base que permite a conexão do conjunto dos elementos essenciais do computador.
          Como o seu nome o indica, a placa-mãe é uma placa soberana, tendo a forma de um grande circuito impresso que possui nomeadamente conectores para as cartas de extensão, os módulos de memória, o processador, etc.

A placa-mãe contém diversos elementos embarcados, ou seja, integrados no seu circuito impresso:
  • O chipset circuito que controla a maioria dos recursos (conversão de canais do processador, de memória esconderijo e memória viva, slots de extensão,…),
  • O relógio e a pilha de MSDOS
  • O BIOS
  • O canal sistema e os canais de extensão.

Placa Mãe

















Tipos de Motherboard:
  • AT
        É a sigla para (Advanced Technology). Trata-se de um tipo de placa-mãe já antiga. Seu uso foi constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em alguns casos danos permanentes à máquina devido ao super aquecimento. Isso exigia grande habilidade do técnico montador para aproveitar o espaço disponível da melhor maneira. Além disso, o conector de alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio. Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada. Com o padrão AT, é necessário desligar o computador pelo sistema operacional, aguardar um aviso de que o computador já pode ser desligado e clicar no botão "Power" presente na parte frontal do gabinete. Somente assim o equipamento é desligado. Isso se deve a uma limitação das fontes AT, que não foram projetadas para fazer uso do recurso de desligamento automático. Os modelos AT geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos mais novos AT (chamando de baby AT quando a placa-mãe apresenta um tamanho mais reduzido que os dos primeiros modelos AT). Somente um conector "soldado" na própria placa-mãe, que no caso, é o do teclado que segue o padrão DIN e o mouse utiliza a conexão serial. Posição dos slots de memória RAM e socket de CPU sempre em uma mesma região na placa-mãe, mesmo quando placas de fabricantes diferentes. Nas placas AT são comuns os slots de memória SIMM ou SDRAM, podendo vir com mais de um dos padrões na mesma placa-mãe.



  •  ATX
        É a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que trata-se do padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi de solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vem baseados neste padrão. Entre as principais características do ATX, estão:
• o maior espaço interno, proporcionando uma ventilação adequada,
• conectores de teclado e mouse no formato mini-DIM PS/2 (conectores menores)
• conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,
• melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de
expansão por falta de espaço.

         Quanto à fonte de alimentação, encontramos melhoras significativas. A começar pelo conector de energia ligado à placa-mãe. Ao contrário do padrão AT, não é possível encaixar o plug de forma invertida. Cada orifício do conector possui um formato, que dificulta o encaixe errado. A posição dos slots de memória RAM e socket de CPU variam a posição conforme o fabricante. Nestas placas serão encontrados slots de memória SDRAM, Rambus, DDR, DDR-II ou DDR-III, podendo vir com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e PCI-Express. As placas mais novas vêm com entrada na própria placa-mãe para padrões de disco rígido IDE, Serial ATA ou Serial ATA II. Gerenciamento de energia quando desligado o micro, suporta o uso do comando "shutdown", que permite o desligamento automático do micro sem o uso da chave de desligamento encontrada no gabinete. Se a placa mãe for alimentada por uma fonte com padrão ATX é possível ligar o computador utilizando um sinal externo como, por exemplo, uma chamada telefônica recebida pelo modem instalado.
